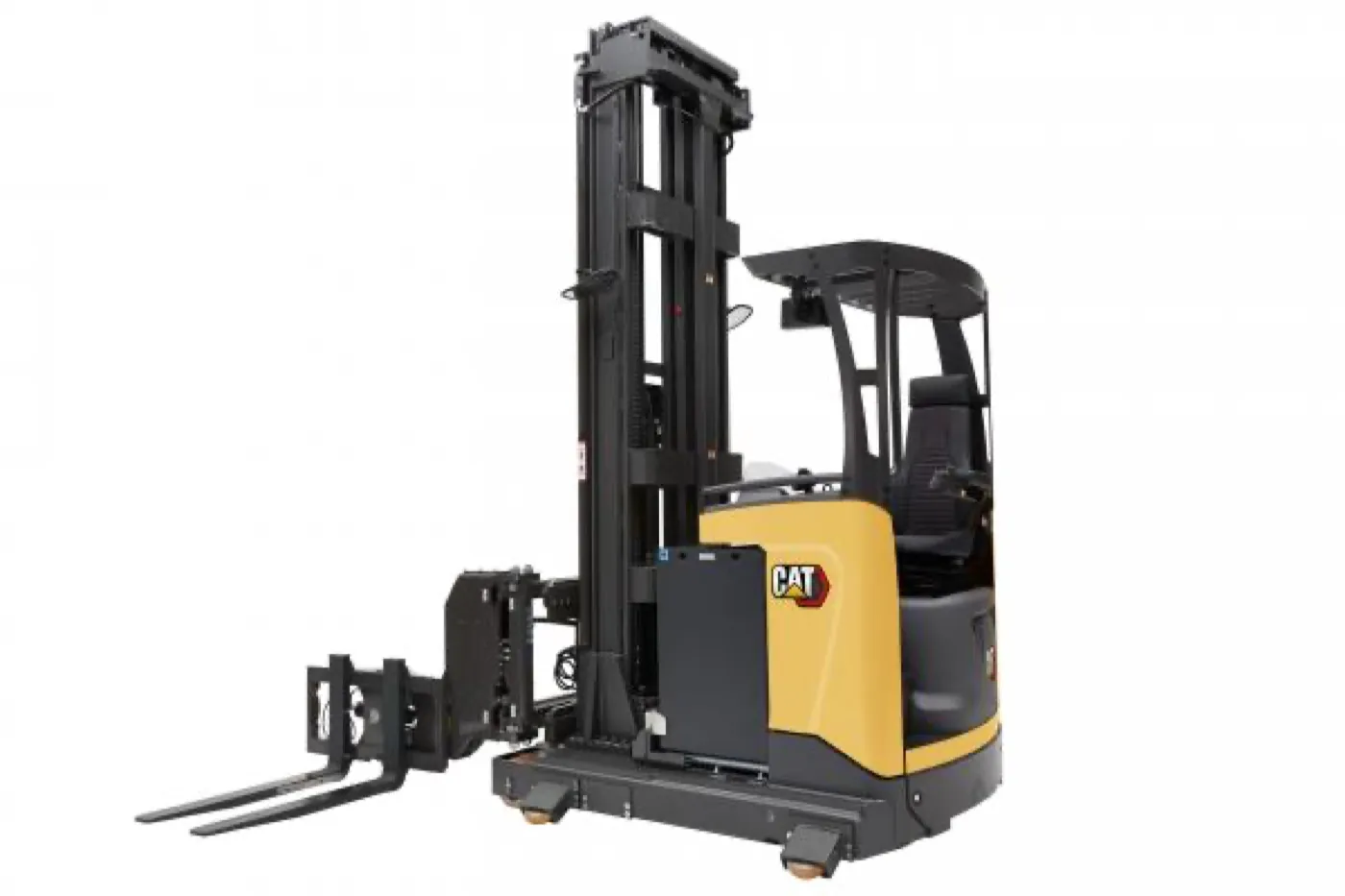

Cat® NTD13-15N3 fix kezelőállású szűkfolyosós (VNA) targoncák
Fix kezelőállású, vezetőüléses szűkfolyosós targoncák, amelyek a folyosóban rakodnak és az árut az állványokhoz is maguk szállítják, ráhordó targonca nélkül.
Teherbírás1 250 – 1 500 kg
KivitelVezetőüléses, fix kezelőállás
Emelési magasságmax. 10 350 mm
Munkafolyosó1 640 mm-től (sínes vezetés)
Kérjen konfigurált ajánlatot – oszlopmagasság, akkumulátor, adapterek, valamint vételi, lízing- vagy bérleti konstrukció szerint.
Értékesítés: +36 88 596 044 · [email protected]
Ismertető
Áttekintés
Az NTD13-15N3 fix kezelőállású (man-down) szűkfolyosós (VNA) targonca, amely egy gépben egyesíti a forgóvillás VNA targonca tárolási hatékonyságát és a tolóoszlopos targonca mozgékonyságát. Nemcsak a folyosóban tárol be és ki, hanem az árut maga szállítja az állványokhoz és onnan el, így nincs szükség ráhordó targoncákra, sem a folyosók végén kialakított átadóhelyekre (P&D). Ez kevesebb gépet és kezelőt, rövidebb utakat és több tárolóhelyet jelent.
A két modell 1250, illetve 1500 kg-ot emel, triplex oszloppal legfeljebb 10 350 mm-re. A kezelő végig a padlószinten, ülve dolgozik.
Főbb jellemzők

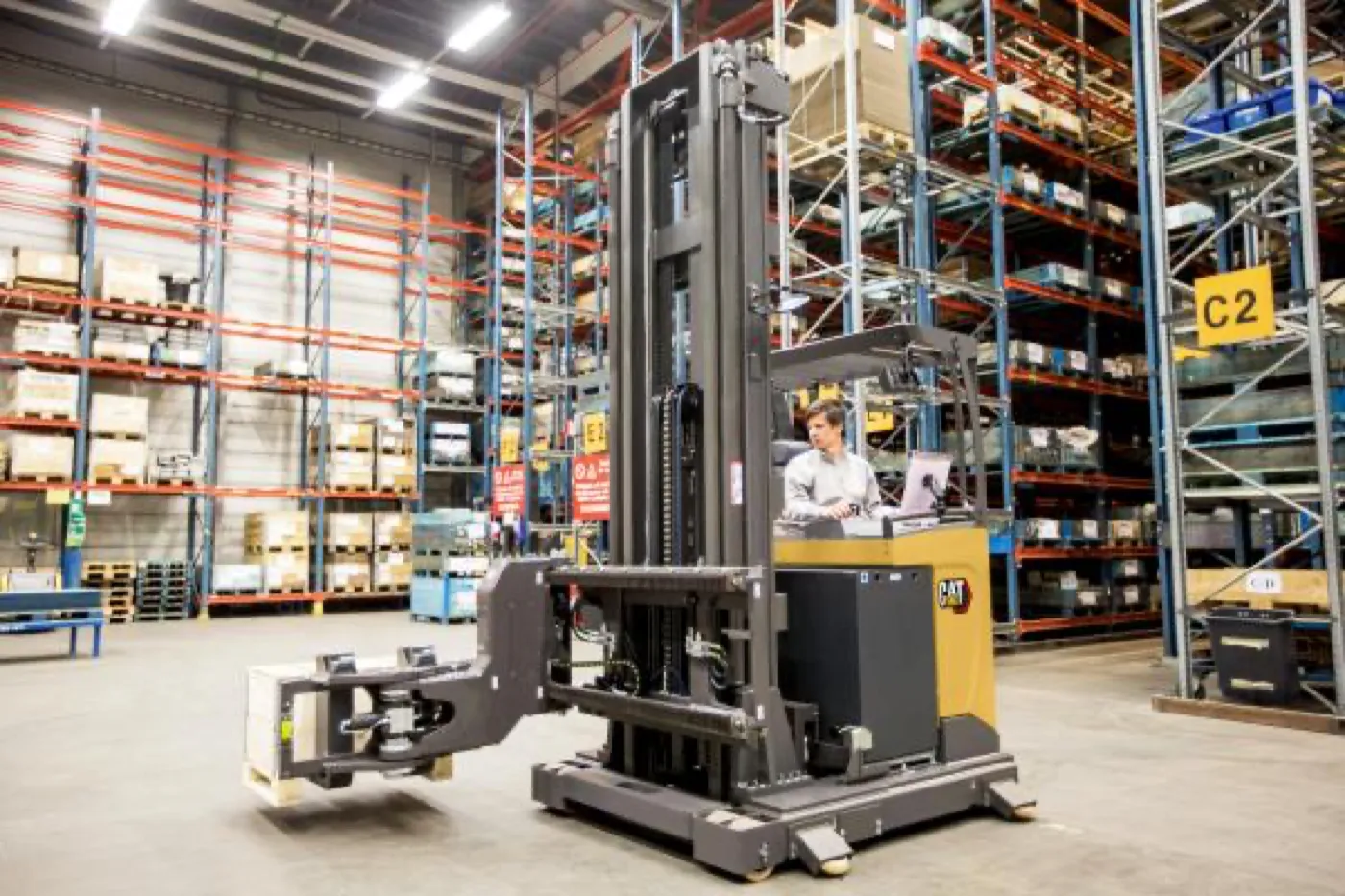

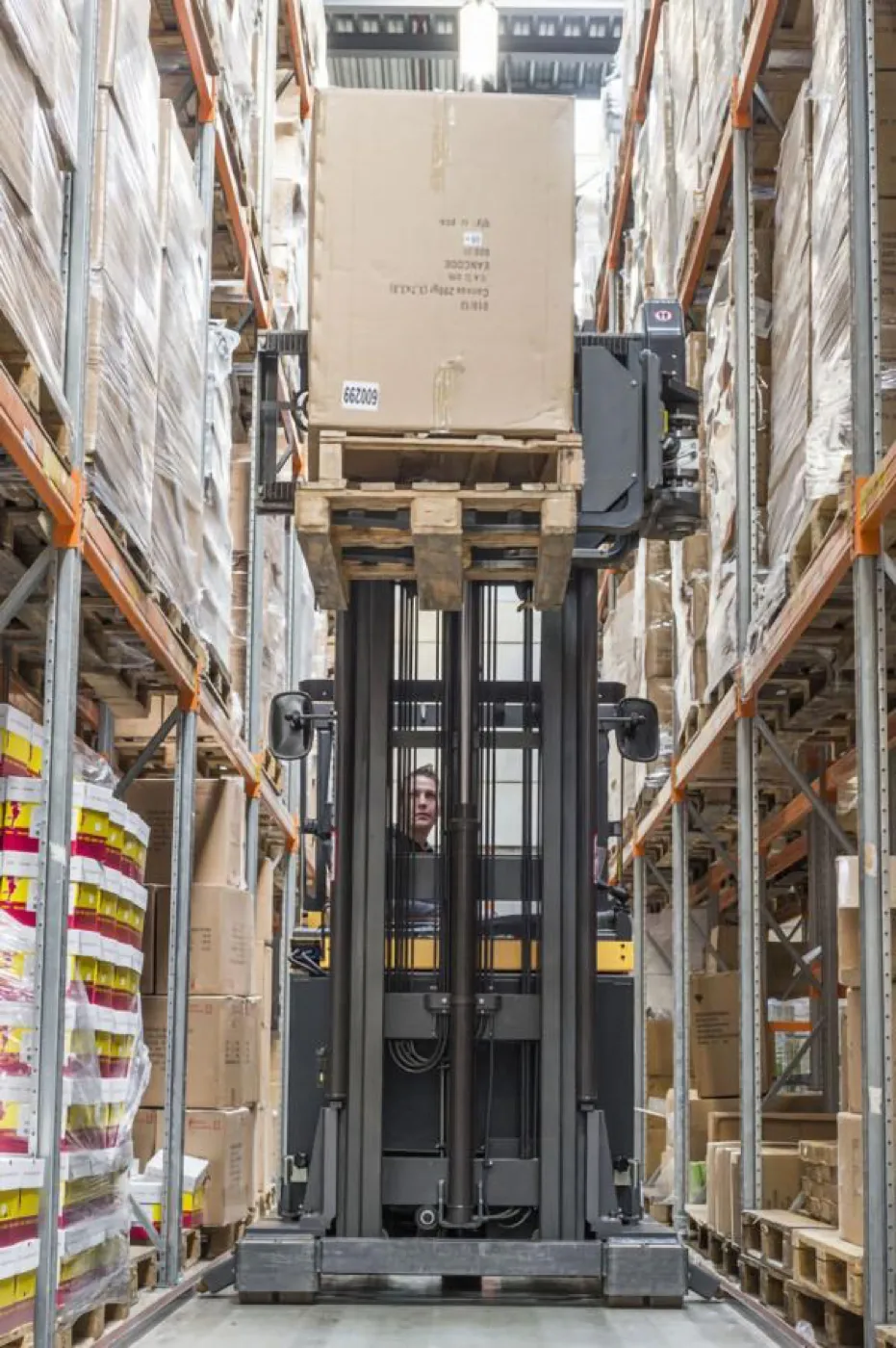

- 180 fokban elforduló villafej: a raklap a folyosó mindkét oldalán be- és kitárolható a targonca megfordítása nélkül.
- Induktív (huzalos) vagy sínes vezetés: a vezetett folyosóban menet közben is biztonságosan lehet emelni és süllyeszteni. Sínes vezetéssel a munkafolyosó 1640 mm, huzalos vezetéssel 1700 mm.
- Sínes vezetéssel 14 km/h menetsebesség; a folyosón kívül, 500 mm fölé emelt villával a gép automatikusan lassít.
- Palm Steering tenyérkormányzás felfüggesztett, állítható kartámaszon és többfunkciós botkormány, amellyel az egyes hidraulikus mozgások külön és egyszerre is pontosan vezérelhetők.
- Elektromosan állítható padlómagasság, testsúlyhoz igazodó, 18 fokban hátradönthető ülés kúpos háttámlával, tágas, magas fülke; az oszlopra szerelt tükrök a legalsó szinten is mutatják a villacsúcsokat.
- Nagy átmérőjű, széles, egyedi mintázatú hajtókerék, PIN-kódos azonosítás, fedélzeti diagnosztika, gyors szervizhozzáférés; Li-ion vagy ólom-savas akkumulátor.
Opciók
- 360 fokos elektromos kormányzás, Midi kormánykerék, ujjheggyel kezelhető hidraulikus kezelőszervek
- Helyzetjelző lézer, villakamera RLED kijelzővel, szintválasztó (LAS), emelésimagasság- valamint tömeg- és magasságkijelzés
- Folyosóvégi (EoA) sebességcsökkentés vagy pontos megállás, emelésleállítás újraindítással vagy anélkül
- Aktív kipörgésgátlás (ASR), ütközésérzékelők kijelzős és hangjelzéses figyelmeztetéssel
- Átlátszó védőtető, fűtött fülke, kék vagy piros biztonsági fény, egyedi RAL szín
Műszaki adatok
A táblázat oldalra görgethető →
| Típus | NTD13N3 | NTD15N3 |
|---|---|---|
| Kezelés módja | Vezetőüléses | Vezetőüléses |
| Teherbírás (kg) | 1250 | 1500 |
| Teherközéppont (mm) | 400–600 | 400–600 |
| Emelési magasság, triplex oszlop (h3 + h13) (mm) | 4950–10350 | 4950–10350 |
| Szabademelés (h2 + h13) (mm) | 1780–3580 | 1780–3580 |
| Magasság leengedett oszloppal (h1) (mm) | 2670–4470 | 2670–4470 |
| Védőtető magassága (h6) (mm) | 2205 | 2205 |
| Teljes hosszúság (l1), sínes / huzalos vezetés (mm) | 3010 / 3116 | 3010 / 3116 |
| Teljes szélesség (b1) (mm) | 1450 | 1450 |
| Szélesség a vezetőgörgőknél (b6) (mm) | 1594 | 1594 |
| Villaméretek (v / sz / h) (mm) | 40 / 100 / 800, 1000, 1150 | 40 / 100 / 800, 1000, 1150 |
| Munkafolyosó-szélesség, 1000×1200 raklap keresztben (Ast), sínes / huzalos (mm) | 1640 / 1700 | 1640 / 1700 |
| Szállítófolyosó-szélesség (Au), sínes / huzalos (mm) | 3700 / 4200 | 3700 / 4200 |
| Fordulási sugár (Wa), sínes / huzalos (mm) | 1753 / 1858 | 1753 / 1858 |
| Haladási sebesség: sínes / huzalos / vezetés nélkül (km/h) | 14 / 9 / 12 | 14 / 9 / 12 |
| Emelési sebesség terhelve / üresen (m/s) | 0,38 / 0,47 | 0,34 / 0,47 |
| Hajtómotor teljesítménye (S2 60 perc) (kW) | 7,2 | 7,2 |
| Emelőmotor teljesítménye (S3 15%) (kW) | 15 | 15 |
| Akkumulátor feszültség / kapacitás (V / Ah) | 48 / 930 | 48 / 930 |
| Akkumulátor tömege (kg) | 1240–1567 | 1240–1567 |
| Önsúly akkumulátorral (kg) | 6674 | 6674 |
| Zajszint a kezelő fülénél (dB(A)) | 62,1 | 62,1 |
A méretek és a munkafolyosó-szélesség a vezetőrendszertől függnek; huzalos vezetésnél a targonca legszélesebb pontja 1470 mm. Az emelési magasság a triplex oszlop táblázata szerint 4950–10 350 mm (h3 + h13). A Li-ion akkumulátor csak bizonyos régiókban rendelhető.
Forrás: Cat® műszaki adatlap (WHSC2518, 2026). A pontos, konfigurációtól függő adatokat ajánlatunkban adjuk meg.
