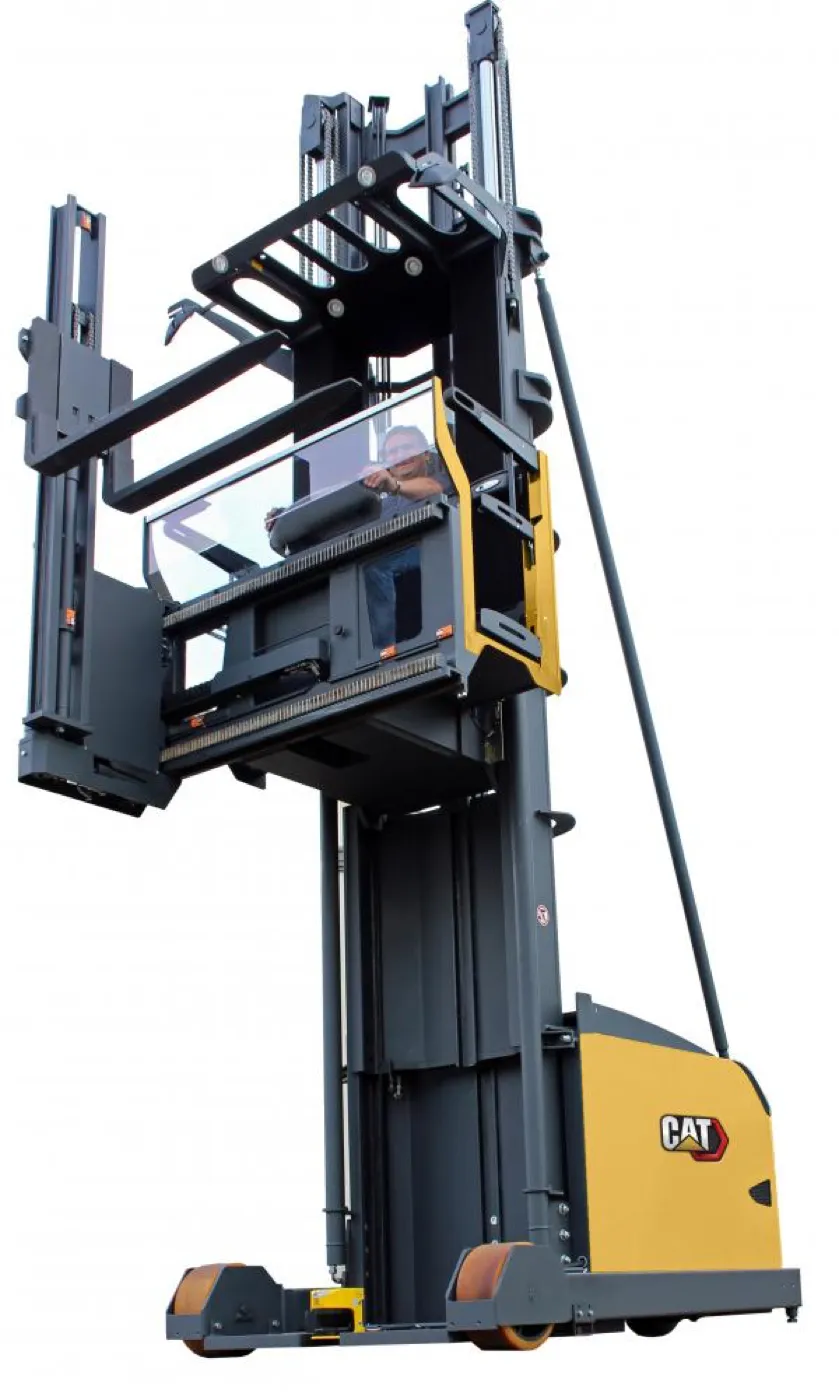

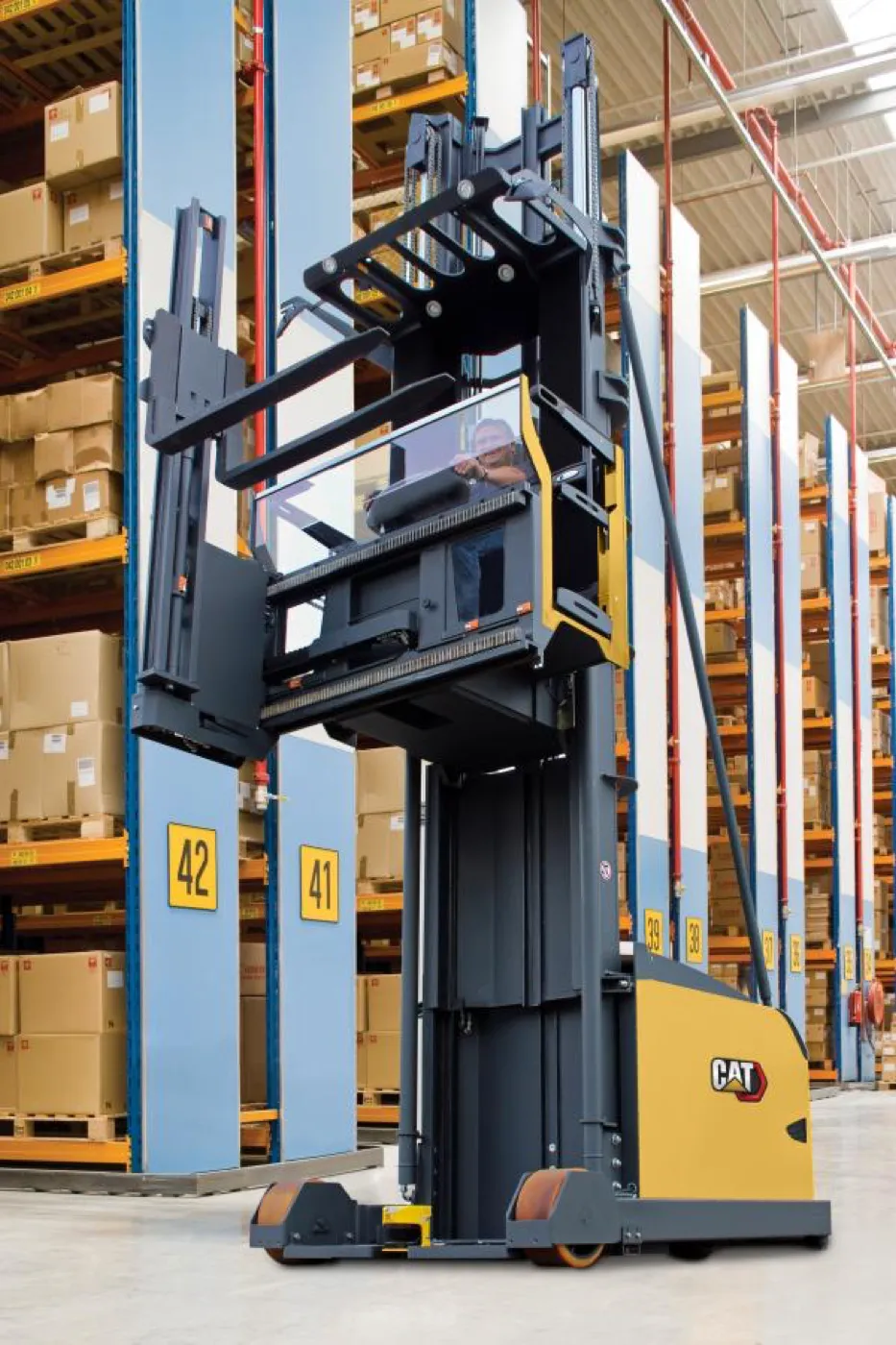

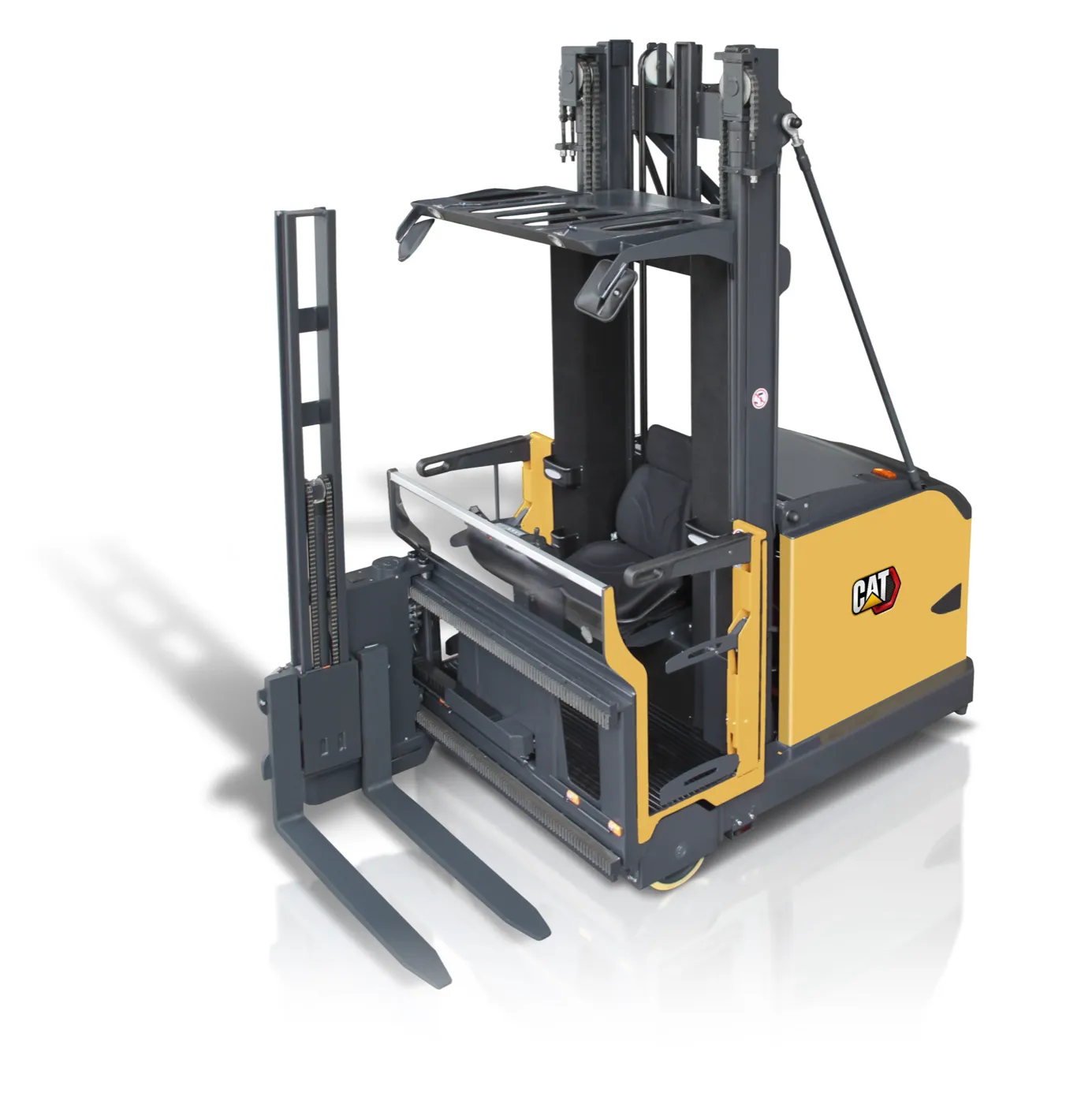

Cat® NVT11-20(XL) emelhető kezelőállású szűkfolyosós (VNA) targoncák
Emelhető kezelőállású szűkfolyosós targoncák betárolásra és komissiózásra magasraktárakban, a folyosóhoz, a teherhez és a kezelőhöz szabva.
Teherbírás1 100 – 2 000 kg
KivitelEmelhető kezelőállás, álló / ülő
Emelési magasságmax. 16 550 mm (NVT15XL kérésre 19 m)
MeghajtásElektromos, 48 / 80 V
Kérjen konfigurált ajánlatot – oszlopmagasság, akkumulátor, adapterek, valamint vételi, lízing- vagy bérleti konstrukció szerint.
Értékesítés: +36 88 596 044 · [email protected]
Ismertető
Áttekintés
Az NVT emelhető kezelőállású (man-up) szűkfolyosós targoncák betárolásra és komissiózásra készültek nagyon szűk folyosójú (VNA), magas állványos raktárakban. A kezelő a fülkével együtt emelkedik a polcszintre, a forgó villafej pedig a folyosó mindkét oldalát kiszolgálja. Az öt alapmodell – NVT11, NVT12, NVT13, NVT14 és NVT15 – 1,1–1,5 tonnás teherbírású. Külön kérésre rendelhető az NVT20 a különösen nehéz, akár 2,0 tonnás terhekhez, és az NVT15XL a kivételesen nagy, a gyártó szerint akár 19 m-es emelési magassághoz.
Minden gép a helyszínre készül: a teljes szélesség 1,0 és 1,9 m között 50 mm-es lépésekben választható, a fülke és az alváz a folyosóhoz, a teherhez és az akkumulátorhoz igazítható. A könnyű szerkezet gyorsabb, energiatakarékosabb üzemet tesz lehetővé a stabilitás feláldozása nélkül.
Főbb jellemzők
- Minden emelési magassághoz választható duplex oszlop, amely gyorsabb és stabilabb, kevesebb energiát fogyaszt és rövidebb targoncát ad, mint a triplex; triplex oszlop teljes szabademelés nélküli változatban is.
- Végeselemes (FEM) módszerrel tervezett oszlop, oszlop–alváz merevítők és alacsony tömegközéppont; emiatt a teherkerekeknek nincs szükségük fékre.
- Az oszlopon elfordítható és teleszkópos villák közül a feladathoz illő típus választható.
- Tágas fülke kárpitozott falakkal, vastag párnázású padlóval és testsúlyhoz igazodó üléssel; felhajtható ülés álló és ülő munkához, többféle kezelőpult-kialakítás.
- Vékony elülső fal és kibillenthető oldalajtók, hogy a kiszedett árut kényelmesen lehessen a raklapra vagy a tárolóba tenni.
- Gyors hibaelemzés LED-kijelzőkkel, PC-n vagy távolról, GSM-kapcsolaton keresztül; állítható magasságú teherkerekek, hosszú csereidőközök.
Opciók
- Sínes vezetés vagy induktív huzalos vezetés (6,25 kHz)
- Hosszított vagy rövidített alváz, iker teherkerekek, nagyobb akkumulátorhoz illesztett alváz
- Oldaleltolás, hidraulikus villaállítás, teleszkópos villák, 2300 mm-es kiegészítő emelés
- Digitális mérleg, túlterhelésjelző, 10 szintes magasság-előválasztás, emelési magasságtól függő sebességszabályozás
- Folyosóvégi lassítás és megállás, zónafüggő reteszelések, személyvédelmi rendszer lézerszkennerekkel
- Körkamera-rendszer, aktív billenésrendszer és félautomata üzem
- Fülkefűtés, ventilátor, fűtött vagy légrugós ülés, hűtőházi kivitel
Műszaki adatok
A táblázat oldalra görgethető →
| Típus | NVT11 | NVT12 | NVT13 | NVT14 | NVT15 | NVT15XL | NVT20 |
|---|---|---|---|---|---|---|---|
| Kezelés módja | Álló / ülő | Álló / ülő | Álló / ülő | Álló / ülő | Álló / ülő | Álló / ülő | Álló / ülő |
| Teherbírás (kg) | 1100 | 1200 | 1300 | 1350 | 1500 | 1500 | 2000 |
| Teherközéppont (mm) | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
| Kiegészítő emelés (h9) (mm) | 1900 | 1900 | 1900 | 1900 | 1900 | 1900 | 1500 |
| Komissiózási magasság (mm) | h12 + 1600 | h12 + 1600 | h12 + 1600 | h12 + 1600 | h12 + 1600 | h12 + 1600 | h12 + 1600 |
| Teljes szélesség (b1, 50 mm-es lépésekben) (mm) | 1000–1700 | 1200–1700 | 1200–1700 | 1200–1700 | 1200–1700 | 1600–1900 | 1200–1700 |
| Teljes hosszúság, 850 mm-es villakocsi (l1) (mm) | 3275–3465 | 3335–3525 | 3400–3590 | 3375–3565 | 3650–3840 | 3650–3840 | 3740–3840 |
| Villaméretek (v / sz / h) (mm) | 40 / 120 / 800–1300 | 40 / 120 / 800–1300 | 40 / 120 / 800–1300 | 40 / 120 / 800–1300 | 40 / 120 / 800–1300 | 40 / 120 / 800–1300 | 40 / 120 / 800–1300 |
| Fordulási sugár (Wa) (mm) | 2080 | 2145 | 2210 | 2170 | 2445 | 2445 | 2445 |
| Haladási sebesség terhelve / üresen (km/h) | 12 / 12 | 12 / 12 | 12 / 12 | 12 / 12 | 12 / 12 | 12 / 12 | 12 / 12 |
| Emelési sebesség terhelve / üresen (m/s) | 0,32 / 0,40 | 0,31 / 0,40 | 0,52 / 0,56 | 0,49 / 0,52 | 0,48 / 0,52 | 0,44 / 0,52 | 0,48 / 0,56 |
| Süllyesztési sebesség terhelve / üresen (m/s) | 0,45 / 0,45 | 0,45 / 0,45 | 0,45 / 0,45 | 0,45 / 0,45 | 0,45 / 0,45 | 0,45 / 0,45 | 0,45 / 0,45 |
| Hajtómotor teljesítménye (S2 60 perc) (kW) | 5,0 | 5,0 | 7,0 | 7,0 | 7,0 | 7,0 | 7,0 |
| Emelőmotor teljesítménye (S3 15%) (kW) | 12,5 | 12,5 | 21,0 | 21,0 | 21,0 | 32,0 | 32,0 |
| Akkumulátor feszültség / kapacitás (V / Ah) | 48 / 775 | 48 / 930 | 80 / 620 | 80 / 465 | 80 / 775 | 80 / 775 | 80 / 775 |
| Akkumulátor tömege (kg) | 1118 | 1309 | 1558 | 1238 | 1862 | 1862 | 1862 |
| Önsúly akkumulátorral (kg) | 4900–5600 | 4950–5800 | 5050–5900 | 5800–6900 | 7100–8700 | 8900–9400 | 7400–8900 |
| Abroncsok | Poliuretán | Poliuretán | Poliuretán | Poliuretán | Poliuretán | Poliuretán | Poliuretán |
Teljes emelési magasság (h3G + h13) 1900 mm-es kiegészítő emeléssel: kétrészes (duplex) oszloppal 4400–15 900 mm, háromrészes (triplex) oszloppal 5650–16 150 mm; 2300 mm-es kiegészítő emeléssel 400 mm-rel több, legfeljebb 16 550 mm. A fülke legnagyobb emelési magassága (h12) 14 570 mm. Az elérhető magasság modellenként eltér; az NVT15XL kérésre akár 19 m-ig emel.
Forrás: Cat® műszaki adatlap (WHSC2011, 2026; a gyártó előzetes műszaki adatként jelöli). A pontos, konfigurációtól függő adatokat ajánlatunkban adjuk meg.
